Punti chiave del design impermeabile per i display multifunzionali marini

{{{sourceTextContent.subTitle}}}

La progettazione impermeabile dei display multifunzionali marini deve soddisfare i severi requisiti dell'ambiente marino e deve essere considerata in modo completo da più dimensioni, come la progettazione strutturale e la selezione dei materiali.

{{{sourceTextContent.description}}}

I. Impermeabilizzazione della scocca anteriore e posteriore
1. Scelta del materiale
Utilizzare metalli resistenti alla corrosione (come l'alluminio anodizzato) o nylon rinforzato e saldare o bloccare saldamente le cuciture.
2. Struttura di tenuta

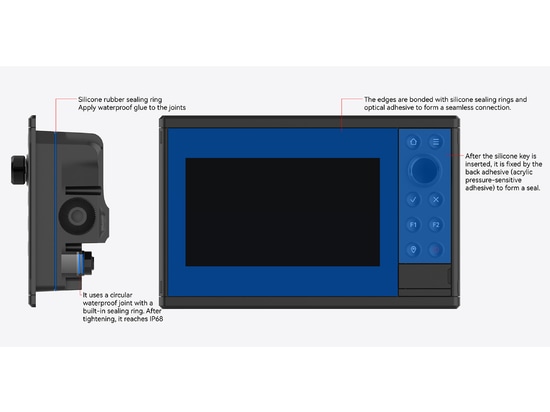

(1) Il bordo del guscio è realizzato con un accoppiamento concavo-convesso a gradini (come la struttura a mortasa e tenone), e al centro è incorporato un anello di tenuta in gomma siliconica (con un diametro del filo di 2-3 mm e una compressione del 30%).
(2) Utilizzare viti impermeabili con guarnizioni in gomma per i fori delle viti o aggiungere piccoli anelli di tenuta sul lato interno.
3. Impermeabilizzazione ausiliaria
I bordi del circuito stampato interno sono sigillati con colla (ad esempio, resina epossidica) e la colla impermeabile è applicata all'esterno dei giunti del guscio.

-------------------------------------------------
II. impermeabilizzazione dell'interfaccia
1. Selezione del connettore
Utilizzare il connettore impermeabile circolare della serie M o la presa rettangolare con blocco (come la serie DEUTSCH DT), che è dotata di un anello di tenuta e raggiunge il grado IP68 dopo essere stata serrata.
2. Trattamento della penetrazione del cavo
Il cavo viene sigillato stringendo il coperchio con una testa di grana metallica e un manicotto di tenuta in gomma. I punti di saldatura interni vengono avvolti con tubi termorestringenti e mastice impermeabile.
3. Protezione delle interfacce attive
Tappi impermeabili per le interfacce inattive, coperture impermeabili per le interfacce più utilizzate (con anelli di tenuta).

-------------------------------------------------
III. Resistenza all'acqua dello schermo
1. Installazione della guarnizione
Lo schermo è incorporato nel guscio anteriore per ≥5 mm e i bordi sono incollati con anelli di tenuta in gomma siliconica e adesivo ottico per formare un collegamento senza soluzione di continuità.
(2) Il touch screen utilizza un processo di laminazione completa (come la colla OCA) per evitare che il vapore acqueo penetri nell'interstrato.
2. Protezione della superficie
Il vetro viene spruzzato con un rivestimento nano-idrofobico per ridurre l'adesione delle gocce d'acqua. È dotato di una pellicola riscaldante antiappannamento all'interno (si riscalda automaticamente quando è umido).
3. Rinforzo dei bordi
Lo schermo è circondato da gomma morbida TPE (con uno spessore di ≥2 mm) per una tenuta elastica e un'attenuazione delle vibrazioni.

-------------------------------------------------
IV. I tasti sono impermeabili
1. Adotta una chiave in silicone integrata, con la chiave e l'anello di tenuta progettati come un tutt'uno (un anello di tenuta a forma di anello si estende dalla parte inferiore della chiave), ed è incorporata nel foro della chiave del guscio anteriore.
2. Il bordo del foro della chiave è dotato di una scanalatura a forma di gancio. Dopo l'inserimento della chiave in silicone, questa viene fissata mediante saldatura a ultrasuoni o adesivo posteriore (adesivo acrilico sensibile alla pressione) per formare una guarnizione.

-------------------------------------------------
V. Punti centrali
1. Corrispondenza dei materiali: l'anello di tenuta, la colla e il materiale del guscio sono compatibili per evitare l'invecchiamento e le crepe.
2. Facilità di manutenzione: I componenti smontabili (come giunti e anelli di tenuta) sono progettati con una struttura di smontaggio e montaggio rapido.
3. Conformità: È conforme agli standard delle apparecchiature elettroniche marine (come le normative IMO) ed è stato certificato dalle società di classificazione.
