Design ergonomico della leva di comando

{{{sourceTextContent.subTitle}}}

I punti chiave ergonomici della progettazione delle maniglie marine devono essere strettamente combinati con le condizioni di lavoro speciali delle operazioni navali, come le lunghe ore di lavoro, le vibrazioni elevate, gli ambienti umidi e scivolosi, ecc. Gli obiettivi principali sono migliorare il comfort di manovra, ridurre l'affaticamento e garantire un controllo preciso.

{{{sourceTextContent.description}}}

I. Adattamento della forma e delle dimensioni dell'impugnatura

1. Adattamento alle dimensioni della mano

（1）Diametro: In base alle dimensioni del palmo della mano umana (la larghezza media del palmo degli uomini adulti è di circa 90-105 mm e quella delle donne adulte è di circa 80-95 mm), si raccomanda di controllare il diametro dell'impugnatura entro 30-50 mm:

① Impugnatura per operazioni fini (come la rifinitura): 30-40 mm (comoda per la presa con una sola mano e la rotazione flessibile);

②Maniglia di tipo "force" (come verricello, argano di ormeggio): 40-50 mm (aumenta l'area di contatto e distribuisce la forza di presa).

（2）Lunghezza: La lunghezza effettiva di presa dell'impugnatura deve coprire dall'eminenza del palmo alla radice del dito medio, di solito 120-150 mm. Evitare di essere troppo corti, che potrebbero portare a una presa instabile, o troppo lunghi, che potrebbero aumentare il carico sul polso.

2. Progettazione della forma dell'impugnatura

（1）Arco bionico: è conforme alla forma naturale di flessione del palmo. Ad esempio, il dorso dell'impugnatura è rialzato (in linea con l'arco del muscolo ipotenario) e la scanalatura delle dita è stata progettata (per adattarsi ai punti di applicazione della forza dell'indice e del pollice), riducendo la pressione sul centro del palmo (sudorazione e scivolamento sono probabili durante l'uso a lungo termine).

（2）Tessitura antiscivolo: La superficie adotta la zigrinatura, lo stampaggio in gomma o il rivestimento morbido (durezza Shore 60-70A). La profondità della struttura è di 0,5-1 mm e il coefficiente di attrito sul bagnato è ≥0,6 (standard GB/T 20295), migliorando la stabilità di presa in ambienti umidi.

-------------------------------------------------------------------------

II. Ottimizzazione della forza operativa e della corsa

1. Progettazione della soglia di forza operativa

（1）Forza di presa statica: La forza operativa continua raccomandata per una singola mano è ≤30% della forza di presa massima (la forza di presa massima media dei maschi adulti è di circa 400-500N e quella delle donne adulte è di circa 250-350N), evitando di superare i 150N (per evitare l'affaticamento dei muscoli dell'avambraccio).

（2）Torsione dinamica:

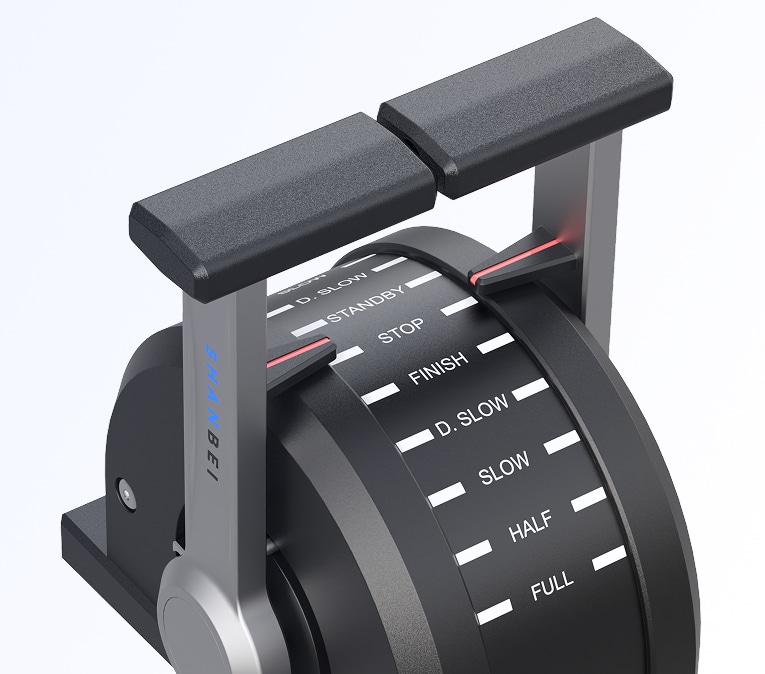

①Ruota del timone/maniglia del telegrafo: La coppia di sterzo/spinta e trazione è ≤50N-m (il valore raccomandato dalla norma ISO 6846) ed è dotata di uno smorzatore che fornisce un feedback di resistenza uniforme per evitare un funzionamento errato causato da un inceppamento improvviso;

②Maniglia di emergenza: La forza di attivazione deve essere chiaramente distinta dalle operazioni regolari (ad esempio, la forza combinata di "pressione + sollevamento" della maniglia di sgancio della scialuppa di salvataggio ≥80N per evitare tocchi accidentali).

2. Corrispondenza tra corsa e precisione

（1）Maniglia di regolazione fine (come la regolazione del guadagno del radar): La corsa è ≤20 mm ed è combinata con ingranaggi/potenziometri per ottenere un controllo di precisione a livello di 0,5°;

（Maniglia di regolazione grossolana (come l'avvio e l'arresto del verricello): La corsa è di 50-100 mm. I nodi degli ingranaggi (come le tre marce di "neutro-bassa velocità-alta velocità") sono chiaramente definiti attraverso il dispositivo di fine corsa e un feedback tattile "click" è accompagnato durante il funzionamento.

-------------------------------------------------------------------------

III. Adattamento della posizione e della postura di lavoro

1. Altezza e angolo di installazione

（1）Funzionamento da seduti nell'abitacolo: L'altezza del centro dell'impugnatura dalla superficie del sedile è di 600-700 mm (in riferimento allo standard di altezza per il funzionamento da seduti di GB/T 14774) e l'angolo tra l'asse dell'impugnatura e il piano orizzontale è di 15°-30° (la posizione neutra naturale del polso, che riduce l'angolo di deviazione ulnare/radiale).

（2）Funzionamento in piedi sul ponte: L'altezza dell'impugnatura è di 900-1100 mm (per adattarsi a membri dell'equipaggio di altezze diverse e la base può essere regolata di ±100 mm) e l'angolo di inclinazione è di 20°-45° (comodo per guardare in basso e osservare la posizione dell'impugnatura e lo stato dell'attrezzatura).

2. Ottimizzazione della direzione di applicazione della forza

（1）Maniglia orizzontale a spinta (come il telegrafo): Il binario di funzionamento è parallelo al piano sagittale del corpo umano, evitando un'eccessiva estensione laterale del braccio (il campo di funzionamento massimo è ≤400 mm e il corpo deve essere spostato se supera questo campo);

（2）Maniglia a trazione verticale (come la valvola antincendio): La direzione della forza di trazione è coerente con l'asse dell'avambraccio e il centro di gravità dell'impugnatura è vicino al centro del palmo, riducendo la forza di compensazione esercitata dalla spalla.

-------------------------------------------------------------------------

IV. Feedback sul funzionamento e comfort

1. Design del feedback multimodale

（1）Feedback tattile: Motore a vibrazione (come vibrazioni a bassa frequenza a 50 Hz in caso di sovraccarico), sensazione di smorzamento del passo (un'improvvisa variazione di resistenza di 0,3-0,5N-m durante il cambio di marcia);

（Feedback visivo: Un indicatore LED è integrato nella coda dell'impugnatura (verde = normale, rosso = guasto, blu = standby) e i colori sono conformi allo standard di sicurezza ISO 3864;

（Feedback acustico: Durante il funzionamento viene emesso un suono chiaro (30-60 dB), distinguibile dal rumore ambientale (solitamente ≤85 dB nella cabina di pilotaggio).

2. Design per ridurre la fatica

（1）Bilanciamento del peso: Il peso proprio dell'impugnatura è ≤500g (per le impugnature dei dispositivi mobili), mentre per le impugnature fisse si utilizzano cuscinetti/pesi di bilanciamento per ridurre la forza d'inerzia durante il funzionamento;

(2) Rilievo della pressione sul palmo della mano: Un'area vuota di 10-15 mm è riservata al centro dell'impugnatura (per evitare l'intorpidimento causato da una pressione prolungata sul centro del palmo) e l'arco di transizione in corrispondenza dell'eminenza del piede (R≥15 mm) riduce l'attrito dei tessuti molli.

-------------------------------------------------------------------------

V. Adattamento a scenari speciali

1. Utilizzo in condizioni di bagnato/scivoloso o con i guanti

La spaziatura della superficie dell'impugnatura è di ≥2 mm (per evitare la ritenzione di macchie di acqua di mare/olio). Il diametro dell'impugnatura adatto all'uso dei guanti è aumentato di 5-10 mm e la profondità della scanalatura per le dita è aumentata a 2 mm per garantire un funzionamento preciso quando si indossano guanti a prova di freddo/antiscivolo (con uno spessore di 3-5 mm).

2. Risposta alle operazioni di emergenza

La maniglia di emergenza adotta una "grande dimensione + accattivante schema di colore rosso" (diametro ≥60 mm), e la modalità di funzionamento è semplificata a un singolo passo di attivazione (come un pulsante di arresto di emergenza a pressione, con una corsa ≤15 mm e una forza di attivazione ≤50N), ed è posizionata entro un intervallo di ±200 mm della linea di vista orizzontale (soddisfacendo la necessità di un posizionamento rapido).

-------------------------------------------------------------------------

VI. Differenze di gruppo e personalizzazione

1. Adattamento alle differenze di dimensioni del corpo umano

Per i diversi gruppi di equipaggio dei vari tipi di nave (ad esempio, la maggior parte dell'equipaggio delle navi da carico oceaniche è di sesso maschile, mentre gli operatori di yacht possono includere donne), sono previste maniglie regolabili (lunghezza ±20 mm, angolo ±10°) o maniglie progettate in diversi modelli (dimensioni S/M/L).

Facendo riferimento a "GB/T 10000-1988 Dimensions of Chinese Adults", le dimensioni chiave dell'impugnatura coprono l'intervallo di adattamento dal 5° percentile femminile al 95° percentile maschile.

2. Compatibilità con le abitudini operative

Design ambidestro: Maniglie simmetriche (come la ruota del timone senza direzionalità) o basi di maniglie che possono essere scambiate per l'installazione a destra e a sinistra (come la maniglia della gru che supporta l'interscambio a destra e a sinistra) per soddisfare le esigenze degli operatori mancini.

-------------------------------------------------------------------------

VII. Standard e test di verifica

1. Conformità agli standard internazionali

ISO 6846 "Requisiti ergonomici per i dispositivi di manovra delle navi": Specifica le soglie di sicurezza per la forza di azionamento della maniglia, la corsa e la posizione;

ISO 11226 "Ergonomia - Forza operativa": Guida i limiti di progettazione delle forze operative statiche/dinamiche.

2. Test di usabilità

Simulare l'ambiente accidentato della nave (frequenza di vibrazione 1-20Hz, accelerazione ≤2m/s²) per testare la stabilità di presa dell'impugnatura;

Effettuare un esperimento di affaticamento operativo continuo di 4 ore, monitorare il segnale dell'elettromiogramma (EMG) e il grado di affaticamento soggettivo (scala RPE) e ottimizzare il peso e la sensazione di presa dell'impugnatura.

-------------------------------------------------------------------------

Conclusioni

La progettazione ergonomica delle impugnature per la nautica deve essere incentrata sul coordinamento "uomo-macchina-ambiente". Attraverso l'adattamento delle dimensioni, l'ottimizzazione del senso di forza, il miglioramento del feedback e la personalizzazione dello scenario, è possibile raggiungere gli obiettivi di "funzionamento preciso, durata confortevole, sicurezza e affidabilità" in ambienti marini difficili. La chiave è integrare profondamente le caratteristiche fisiologiche dell'equipaggio con i parametri di progettazione ingegneristica, in combinazione con gli effettivi punti dolenti dell'equipaggio (come le condizioni di bagnato e scivoloso, le vibrazioni, le lunghe ore di lavoro), e migliorare infine l'efficienza e la sicurezza del funzionamento della nave.
