Considerazioni chiave sulla progettazione degli strumenti LCD marini

{{{sourceTextContent.subTitle}}}

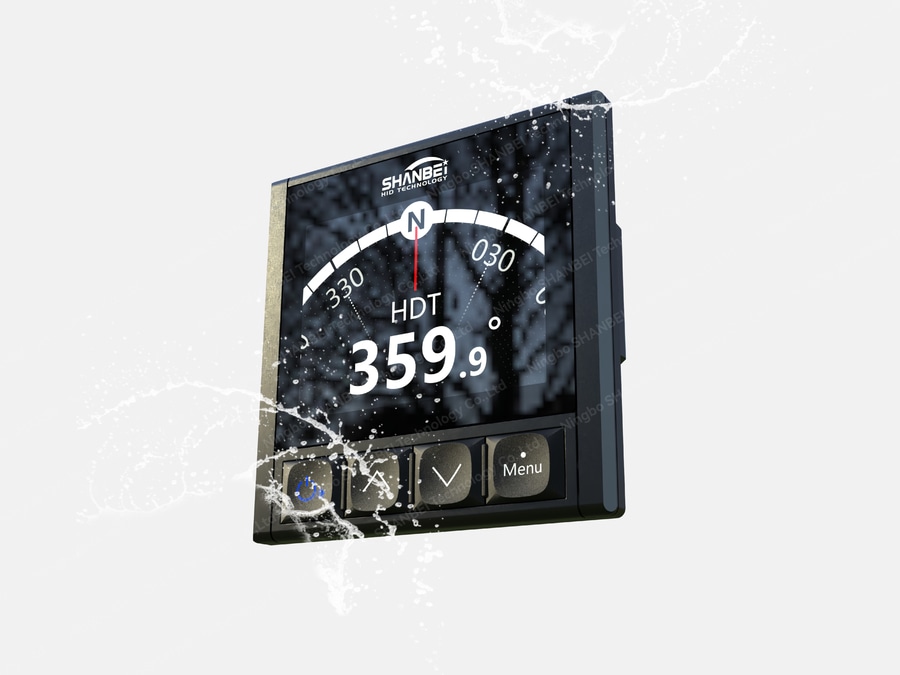

La progettazione degli strumenti LCD marini deve integrarsi strettamente con le complesse condizioni operative delle navi (come le elevate vibrazioni, l'intensa luce solare, l'umidità e le grandi differenze di temperatura) e con le esigenze operative dei membri dell'equipaggio.

{{{sourceTextContent.description}}}

I. Progettazione dell'adattabilità ambientale

1. Ottimizzazione delle prestazioni del display

① Leggibilità in piena luce: Utilizzare schermi LCD ad alta luminosità (luminosità ≥ 1000 nits), abbinati a rivestimenti antiriflesso (foschia superficiale ≤ 5%) e pellicole polarizzanti per ridurre il riflesso della luce solare. Supporto della regolazione automatica della luminosità (un sensore fotosensibile rileva la luce ambientale in tempo reale, con una gamma di regolazione da 10 a 1000 nits).

② Funzionamento in un'ampia gamma di temperature: In grado di operare in un intervallo di temperatura compreso tra - 20°C e + 60°C. Adottare pannelli LCD di tipo industriale e moduli di retroilluminazione resistenti alle temperature per evitare schermi neri a basse temperature o macchie di colore ad alte temperature.

resistenza all'acqua e alla polvere: Il livello di protezione della custodia deve essere ≥ IP67 (resistente all'immersione in acqua a 1 metro di profondità per 30 minuti). Utilizzare guarnizioni in gomma siliconica sulle giunzioni e coprire la superficie del display con vetro temperato (durezza ≥ 7H) per evitare graffi.

2. Resistenza alle vibrazioni e agli urti

La struttura interna utilizza supporti per l'assorbimento degli urti (cuscinetti di gomma o molle metalliche). Il circuito stampato è rinforzato (i bordi sono rivestiti con vernice tridimensionale e i componenti sono fissati con colla), conforme allo standard IMO "Ship Equipment Vibration Test" (frequenza di vibrazione 1 - 200Hz, accelerazione ≤ 5g).

-------------------------------------------------------------------------

II. Interazione uomo-macchina e visualizzazione delle informazioni

1. Design della leggibilità

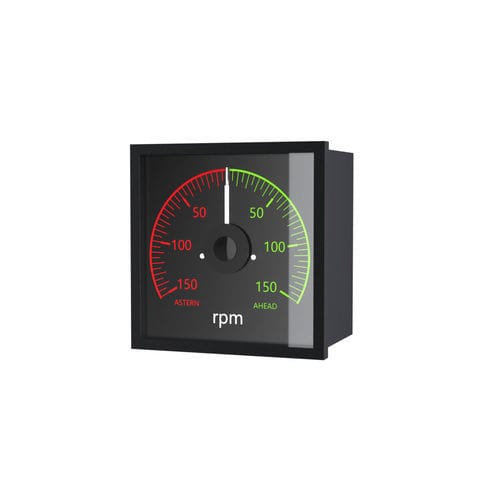

divisione gerarchica delle informazioni: L'interfaccia principale deve dare la priorità alla visualizzazione dei dati principali (come prua, velocità, profondità dell'acqua, regime del motore). Le informazioni secondarie (come il consumo di carburante, il voltaggio della batteria) possono essere cambiate attraverso la paginazione o le finestre pop-up. I parametri chiave sono contrassegnati da colori ad alto contrasto (rosso per le avvertenze, verde per la normalità, in linea con lo standard di sicurezza ISO 3864).

② Specifiche dei caratteri e della grafica: L'altezza dei numeri e delle lettere deve essere ≥ 8 mm (chiaramente riconoscibile a una distanza di 500 mm da seduti) e devono essere utilizzati caratteri sans-serif (come Helvetica). L'intervallo di scala degli strumenti a lancetta deve essere ≤ 5° e il ritardo di aggiornamento dei dati dinamici deve essere ≤ 0,5 secondi.

adattamento multimodale: Supporto della commutazione automatica tra modalità diurna e notturna (riduzione della luminosità a 50 nits di notte per evitare che l'inquinamento luminoso interferisca con la visione notturna) e abilitazione della visualizzazione a colori inversa in presenza di forte luce (passaggio da testo nero su sfondo bianco a testo bianco su sfondo nero).

2. Convenienza operativa

modalità di interazione compatibili: Combinazione di touch screen (capacitivo, supporta l'utilizzo con guanti sottili, tempo di risposta ≤ 15 ms) e pulsanti fisici (pulsanti impermeabili, corsa 2 - 3 mm, forza di feedback 5 - 10N). Per le operazioni complesse (come le impostazioni dei parametri), è previsto un encoder rotativo per evitare tocchi accidentali.

layout intuitivo: L'altezza di installazione deve essere compresa entro ± 15° dalla linea di vista orizzontale del conducente in posizione seduta e l'angolo di inclinazione dello schermo deve essere compreso tra 10° e 30° (per ridurre la riflessione e l'affaticamento del collo). Le informazioni di allarme importanti (come velocità eccessiva, guasti) sono visualizzate da finestre pop-up + icone lampeggianti + cicalino (volume 70-85 dB, 15 dB più alto del rumore ambientale).

-------------------------------------------------------------------------

III. Affidabilità e funzionalità

1. Affidabilità dell'hardware

stabilità dell'alimentazione: Supporta un'ampia tensione di ingresso (9 - 36VDC), con protezione integrata contro le sovratensioni (resistente a tensioni istantanee di ± 2kV) e protezione contro le connessioni inverse. Il consumo di energia deve essere ≤ 15W (≤ 5W in modalità di risparmio energetico).

ridondanza e backup dei dati: I dati critici (come le tracce di navigazione e lo stato del dispositivo) sono memorizzati in tempo reale nella memoria locale (supporta l'espansione della scheda TF) e possono essere sincronizzati con il sistema di controllo centrale della nave attraverso le interfacce NMEA 2000/RS485.

2. Integrazione funzionale ed espandibilità

compatibilità multi-sistema: Supporta i protocolli di comunicazione NMEA 0183/NMEA 2000 e si collega senza problemi a dispositivi quali GPS, radar, ECDIS (Electronic Chart Display and Information System), AIS (Automatic Identification System) per ottenere la visualizzazione della fusione dei dati.

interfaccia personalizzabile: Consente agli utenti di personalizzare il layout del display (modifica dei componenti mediante trascinamento) per adattarsi alle diverse esigenze dei vari tipi di nave (come navi da carico, yacht, pescherecci).

-------------------------------------------------------------------------

IV. Sicurezza e conformità

1. Diagnosi dei guasti e avvisi

funzione di autotest integrata (test a schermo intero all'avvio, rilevamento dello stato di connessione del sensore). Quando si verifica un'anomalia, vengono attivati allarmi a più livelli (avviso di livello 1: lampeggiante giallo; guasto di livello 2: costante rosso + suono continuo del cicalino) e i segnali vengono inviati al sistema di allarme della cabina attraverso l'API.

② Verifica a doppia fonte dei dati critici (come il collegamento simultaneo di due sensori di direzione per confrontare automaticamente la coerenza dei dati) per evitare errori di valutazione causati da un singolo punto di guasto.

2. Standard e certificazione

Sono conformi alla "Convenzione internazionale per la salvaguardia della vita umana in mare (SOLAS)" dell'IMO, alla norma IEC 60945 (Requisiti generali per le apparecchiature elettroniche marittime) e alle certificazioni delle società di classificazione (come DNV GL, ABS, CCS). La compatibilità elettromagnetica (EMC) deve essere conforme allo standard CISPR 33 Classe B per evitare interferenze con le apparecchiature di navigazione.

-------------------------------------------------------------------------

V. Progettazione strutturale e di installazione

1. Compattezza e modularità

lo spessore del corpo deve essere ≤ 50 mm (per adattarsi allo spazio ristretto dell'abitacolo). Adotta l'installazione integrata (il pannello anteriore è fisso e i terminali di cablaggio posteriori sono progettati in modo modulare) e supporta lo smontaggio e il montaggio rapido (tempo di sostituzione ≤ 10 minuti).

il materiale dell'alloggiamento è scelto tra lega di alluminio anodizzato (leggero e resistente alla corrosione) o plastica rinforzata con fibra di vetro (resistente alla corrosione da nebbia salina, in linea con lo standard ASTM B117).

2. Ottimizzazione ergonomica

dimensioni dello schermo adattate alla distanza di visione: A una distanza di osservazione di 500 mm, si consiglia uno schermo da 7-12 pollici (densità di pixel ≥ 150PPI) per evitare frequenti operazioni di scansione o zoom. L'area operativa deve essere concentrata nel terzo inferiore dello schermo, in modo da rispettare la gamma naturale di movimenti dell'arto superiore umano.

-------------------------------------------------------------------------

Conclusioni

La progettazione di strumenti LCD marini deve concentrarsi su "tolleranza ambientale, efficienza delle informazioni e sicurezza operativa". Grazie all'innovazione della tecnologia di visualizzazione (visibilità in condizioni di forte illuminazione, funzionamento in un'ampia gamma di temperature), all'ottimizzazione dell'interazione uomo-macchina (layout chiaro, funzionamento multi-modalità), al miglioramento dell'affidabilità (resistenza alle vibrazioni e all'acqua, ridondanza dei dati) e alla conformità agli standard, è possibile garantire un supporto informativo accurato e stabile per i membri dell'equipaggio in ambienti marini complessi, ridurre il carico operativo e il rischio di errori di valutazione e, in definitiva, migliorare la sicurezza e l'efficienza operativa della navigazione.
