Punti chiave del design del display multifunzionale

{{{sourceTextContent.subTitle}}}

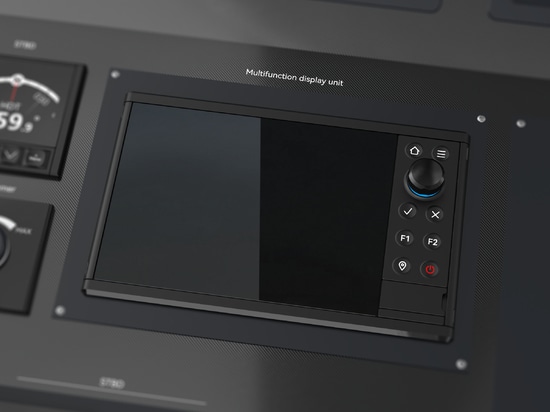

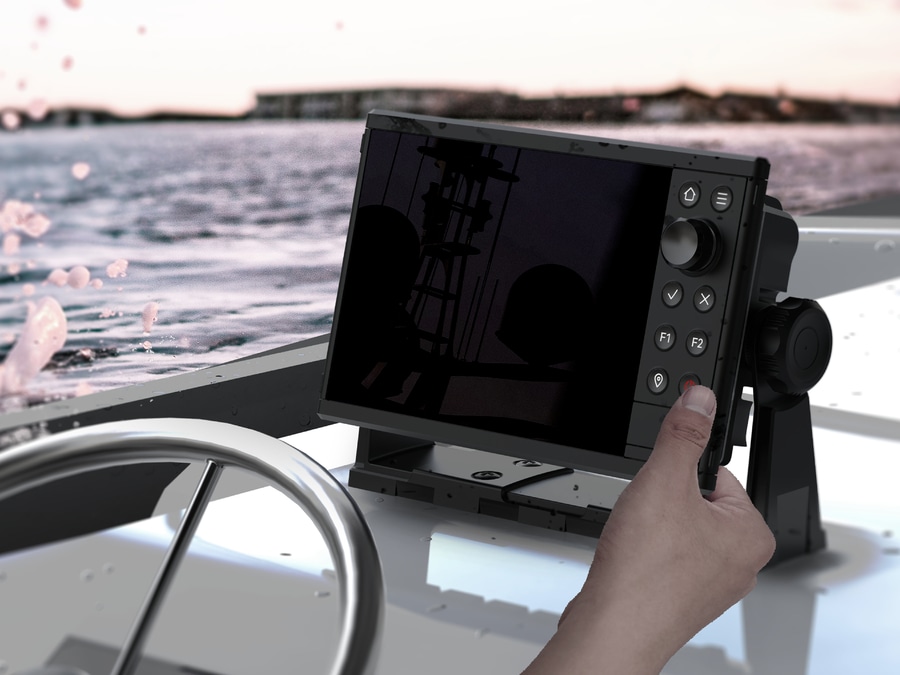

Il display multifunzionale (MFD) è il centro di controllo della nave. Servono da interfaccia per le apparecchiature elettroniche marine e altri dispositivi digitali e integrano tutti questi dispositivi in modo facilmente accessibile.

{{{sourceTextContent.description}}}

I. Progettazione funzionale e operativa

1. Integrazione e modularità

（1）Integrare funzioni come la navigazione, il radar e i dati della nave. Adottare un layout di interfaccia gerarchico in cui i dati principali sono visualizzati in modo permanente e le funzioni secondarie possono essere chiuse.

(2) Implementare un design hardware modulare, riservare interfacce standardizzate (ad esempio, NMEA 2000) e supportare il plug-and-play per i sensori e gli aggiornamenti futuri.

2. Ottimizzazione dell'interazione uomo-macchina

（1）Display: Schermi ad alta luminosità (≥1000 nits) con rivestimenti antiriflesso per condizioni di luce intensa, supporto per il funzionamento touch con i guanti e possibilità di oscuramento automatico (commutazione della modalità giorno-notte).

（2）Operazione: Combinare i pulsanti fisici con gli schermi tattili (impostare pulsanti indipendenti per le funzioni chiave), preimpostare le operazioni gestuali (zoom, slide to switch) e ridurre i passaggi operativi (completare le funzioni principali in 3 passaggi).

-----------------------------------------------------------------------------------------------

II. Progettazione dell'adattabilità ambientale

1. Protezione durevole

（1）Custodia: Realizzato in lega di alluminio o in materiali plastici resistenti alla corrosione, con superfici anodizzate o rivestite di nebbia salina, e raggiunge un grado di protezione IP67 (antipolvere e impermeabile).

（2）Struttura: Utilizza staffe ammortizzanti e materiali tampone all'interno, resiste alle vibrazioni e agli urti (conforme allo standard marittimo MIL-STD-810G) e funziona in un ampio intervallo di temperatura (-20°C~+60°C).

2. Miglioramento dei dettagli

（1）Utilizzare spine aeronautiche impermeabili (ad esempio, M12) per le interfacce, installare pressacavi impermeabili agli ingressi dei cavi e rivestire le schede dei circuiti con vernice trivalente.

（2）Sono caratterizzati da un design a basso consumo (modalità sleep + retroilluminazione a LED), supportano un ingresso a doppia alimentazione e includono una batteria di backup (mantiene i dati per 10 minuti in caso di interruzione dell'alimentazione).

-----------------------------------------------------------------------------------------------

III. Design strutturale e di installazione

1. Adattamento dello spazio

（1）Corpo compatto con cornici strette, supporto per l'installazione incorporata o esterna e staffe regolabili per adattarsi a varie disposizioni della cabina di pilotaggio.

（2）Impiegare materiali leggeri (lega di magnesio e alluminio) per ridurre il peso ed evitare squilibri nel carico della nave.

2. Comodità di manutenzione

（1）Pannelli rapidamente rimovibili (collegati da clip o magneti), con componenti modulari che possono essere sostituiti indipendentemente.

（2）Installazione di spie di stato (per alimentazione e guasti) sull'alloggiamento per individuare rapidamente i problemi.

-----------------------------------------------------------------------------------------------

IV. Design estetico e di sicurezza

1. Design visivo e semantico

（1） Caratterizzate da un robusto stile industriale (linee rette + angoli ottusi), superfici smerigliate antiscivolo e codifica universale dei colori (blu per la navigazione / rosso per gli allarmi).

（2）Le icone sono conformi agli standard IMO per ridurre i costi di apprendimento dell'equipaggio.

2. Ridondanza di sicurezza

（1）Richiedono password o pressioni prolungate per le operazioni sensibili (per evitare tocchi accidentali) e sono conformi alle certificazioni di sicurezza marittima come IMO e IEC 60945.

-----------------------------------------------------------------------------------------------

Sintesi dei principi fondamentali di progettazione

（1）Practicality First: integrare le funzioni senza sovraffollamento e garantire un funzionamento semplice ed efficiente.

（2）Orientato all'ambiente: La resistenza alla corrosione, l'impermeabilità, la resistenza agli urti e il funzionamento a temperature elevate sono essenziali.

(3) A misura d'uomo: Visibile in piena luce, utilizzabile con i guanti e doppia protezione dei pulsanti fisici e dei touchscreen.

（4）Sostenibilità: Basso consumo energetico, materiali riciclabili e aggiornamenti modulari per ridurre gli sprechi.
